熱塑PVC管材縱向拉伸強度91免费视频污顧名思義是一款用來檢測熱塑PVC管材材料的力學試驗設備，本文91免费国产黄色软件儀器小編來和大家一起了解關於這款91免费视频污的試驗要求問題。

1.試驗要求：

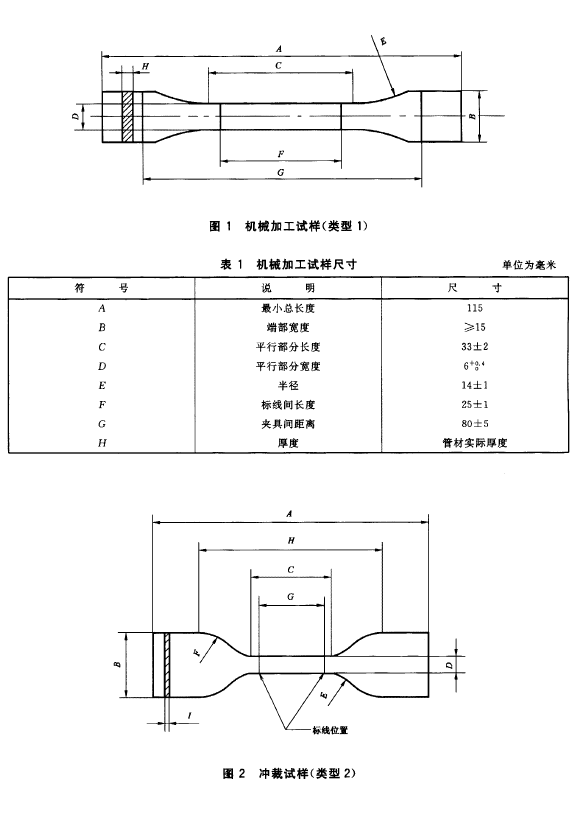

熱塑PVC管材拉伸試樣尺寸滿足：

熱塑PVC管材縱向拉伸強度91免费视频污試驗要求：

2.硬聚氯乙烯(PVC-U)和高抗衝聚氯乙烯(PVC-HI)管材，試樣應按a)或b)製備。

1）管材壁厚小於或等於12 mm采用衝裁(見圖2)或機械加工(見圖1)方法製樣。試驗室間比對和仲裁試驗采用機械加工方法製樣。

2）管材壁厚大於12 mm采用機械加工方法製樣(見圖1)

氯化聚氯乙烯(PVC-C)管材或(PVC-U/PVC-C)共混料製作的管材不論其厚度大小均采用機械加工方法製樣。

衝裁方法：

熱塑PVC管材縱向拉伸強度測試機應按照GB/T 8804. 2或GBJT $804. 3中所要求的外形，選擇合適的沒有刻痕，刀口幹淨的裁刀從樣條上衝裁試樣。

將樣條放置於125℃mso℃的烘箱中加熱，加熱時間按每毫米壁厚加熱1 min計算。加熱結束取出樣條，快速地將裁刀置於樣條內表麵，均勻地一次施壓裁切得試樣。然後將試樣放置於空氣中冷卻至常溫。

機械加工方法：

用機械加工方法製取試樣，需采用銑削。

銑削時應盡量避免使試樣發熱，避免出現如裂痕、刮傷及其他使試樣表麵品質降低的可見缺陷。

公稱外徑大於110 mm規格的管材，直接采用機械加工方法製樣。

公稱外徑小於或等於110 mm規格的管材，應將截取的樣條在下列條件下壓平後製樣。

1）溫度：PVC-U或PVC-HI管加熱溫度為125℃-130℃o PVC-C或PVC-U/PVC-C共混料製；

2）作的管材加熱溫度為135℃一140 ℃；

3）加熱時間:按1 min/mm計算；

4）平麵壓力:施加的壓力不應使樣條的壁厚發生減小。壓平後在空氣中冷卻至常溫，然後用機械 加工方法製樣。
