FL微機控製環剛度91免费视频污主要用於測試塑料管件的環剛度力學性能。本文91免费国产黄色软件儀器小編來和大家一起了解通信電纜塑料管環剛度91免费视频污測試問題。內容如下：

一．取樣：

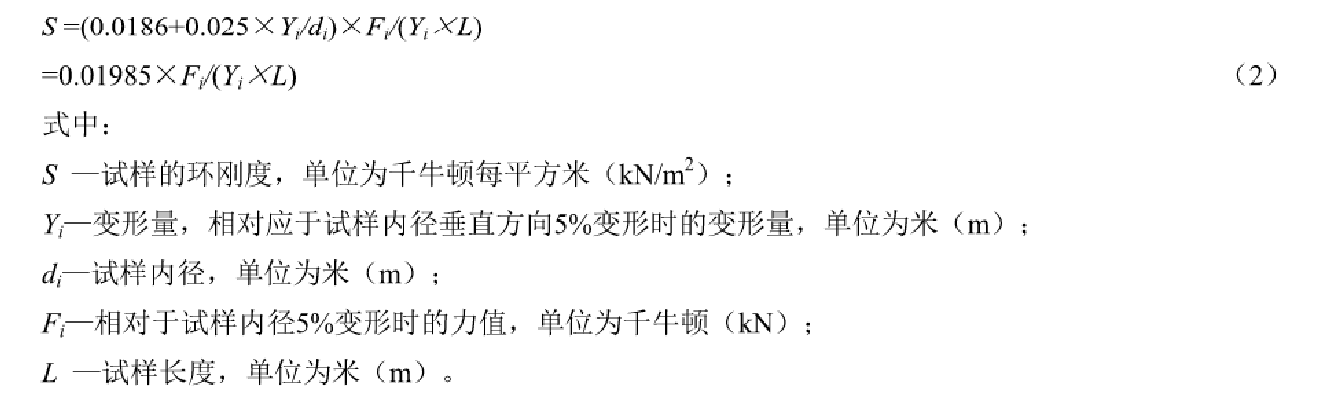

取3根比度為(200士5}mm的管段為試樣，試樣兩端應垂直切平。試驗速度為(5±1) mm/min。當試樣在垂直方向的內徑變形量達到5%時，記錄試樣所受的負荷，試驗結果按公式(2)計算二取三個試樣的試驗結果的算術平均值為測量結果。

二．試驗程序：

1、除非在其他標準中有特殊規定，測試應在23℃士2℃條件下進行；

注：試驗溫度有可能對環剛度有一定的影響。

2、如果能確定試樣在某位置的環剛度比較小，把試樣a的該位置和通信電纜塑料管環剛度測試機上板相接觸，或把第一個試樣放置時，把另兩個試樣6,c的放置位置依次相對於第一個試樣轉120°和240°放置。

3、對於每一個試樣，放置好變形測量儀並檢查試樣的角度位置。

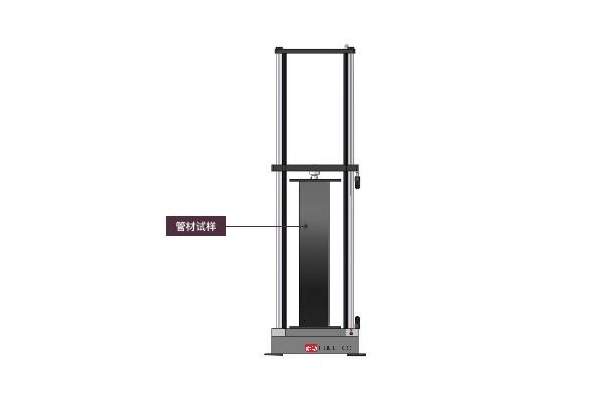

放置試樣時，使其長軸平行於壓板，其中點垂直於負荷傳感器的軸線。

注：為獲得負荷傳感器的準確讀數，必須將試樣放置在合適的位置，使作用力的方向與負荷傳感器的軸線盡量一致。

4、下降平板直至接觸到試樣的上部。

通信電纜塑料管環剛度測試機試驗中負荷傳感器所顯示的實際預負荷的準確度應在設定預負荷的95 %-105%之間。

將變形測量儀和負荷傳感器調節至零。

5、根據表1的規定以恒定的速率壓縮試樣，按照8.6的規定連續記錄負荷和變形值，直至達到至少0.03d、的變形量。

注:當要求測定環柔性時，繼續壓縮試樣直至達到環柔性所要求的變形量。

6、通常，變形量是通過測量一個壓板的位置得到，但如果在試驗的過程中，管壁厚度e的變化超過10%，則應通過直接測量試樣內徑的變化來得到。

典型的負荷/變形量曲線是一條光滑的曲線，否則表明零點可能不正確，如圖4所示，可用曲線初始的直線部分倒推至和水平軸相交於(0,0)點(零點)。

91免费国产黄色软件儀器是物力學91免费视频污的製造商，主要產品有：拉力機，壓力91免费视频污，疲勞91免费视频污，扭轉91免费视频污，高溫萬能91免费视频污，擺錘衝擊91免费视频污，落錘衝擊91免费视频污等。
